NIK 2306

NIK 2306 — модульний трифазний лічильник із змінними комунікаційними модулями Plug & Play (LTE, PLC PRIME, PLC G3).

DLMS‑сумісність, шифрування даних і дистанційні оновлення ПЗ роблять його готовим до Smart Grid.Встановлення на DIN‑рейку, вибір класів точності 0,2S/0,5S/1.

Датчики безпеки та контроль якості напруги підвищують надійність, а гнучкість каналів зв’язку спрощує інтеграцію. Практичний вибір для модернізації обліку на промислових і комерційних об’єктах.

Особливості

Оснащений зовнішнім модулем Plug & Play
NIK LTE, або NIK PLC PRIME Hybrid, або NIK PLC G3
DLMS
Сучасні інтерфейси зв’язку
Два вимірювальні елементи у струмовому колі
Змінний модуль передачі даних
Захист даних шляхом шифрування
Дистанційне оновлення програмного забезпечення
Реле відключення навантаження
Контроль якості напруги
Датчик зняття кришки клем
Датчик відкриття корпусу
Режим роботи від батареї
Монтаж на DIN-рейку (опція)

Сумісність

NIK АСКОЕ КС-02 КК-01 FP1 A‑GSM P‑485 OP‑03 DOT.3‑1 DOT.1 Батарейки TOPN‑0,66 TOPN(Ш)‑0,66

Таблиця характеристик

Параметр	Значення
Клас точності вимірювання активної енергії (IEC 62053-21)	1
Клас точності вимірювання активної енергії (EN 50470-3)	B або C
Клас точності вимірювання активної енергії (IEC 62053-22)	0,5 S або 0,2 S
Клас точності вимірювання реактивної енергії (EN 62053-24)	1 S (тільки для лічильників NIK 2306-0,2S)
Клас точності вимірювання реактивної енергії (IEC 62053-23)	2
Номінальна напруга залежно від модифікації	3х220/380 В; 3х230/400 В; 3х240/416 В; 3х57,7/100...3х240/416 В (при використанні трансф. напруги); 3х57,7/100 В (трансформаторні)
Допустиме відхилення напруги	-20...+15%
Пусковий струм для активної енергії (лічильники прямого включення)	12,5 мА
Пусковий струм для активної енергії (трансформаторних лічильників клас точності 1 та В)	10 мА
Пусковий струм для активної енергії (трансформаторних лічильників клас точності 0,5 S/0,2 S та C)	5 мА
Пусковий струм для реактивної енергії (лічильники прямого включення)	15,6 мА
Пусковий струм для реактивної енергії (трансформаторних лічильників клас точності 2)	15 мА
Пусковий струм для реактивної енергії (трансформаторних лічильників клас точності 1 S)	10 мА
Мінімальний струм (лічильники прямого включення)	0,25 А
Мінімальний струм (трансформаторних лічильників)	0,05 А
Перехідний струм (лічильники прямого включення)	0,5 А
Перехідний струм (трансформаторних лічильників)	0,25 А
Номінальний струм	5 А
Максимальний струм	10; 80; 120 А
Стала лічильника активної енергії	8000 імп/(кВт∙год)
Стала лічильника реактивної енергії	8000 імп/(квар∙год)
Споживана потужність в колах напруги, не більше	13 В∙А (3 Вт)
Споживана потужність в колах струму по фазі, не більше	0,05 В∙А
Номінальна частота	50 Гц
Кількість розрядів РКІ (для відображення основної інформації)	6 + 3 або 7 + 2
Основна абсолютна похибка годинника, не більше	± 0,5 с/доба
Міжповірочний інтервал	10 років
Діапазон робочих температур	-40 ... +70 °C
Ступінь захисту	IP54
Клас за зовнішніми механічними умовами	М2
Клас за зовнішніми електромагнітними умовами	Е2
Середній термін служби	понад 24 роки
Вага, не більше	1,6 кг

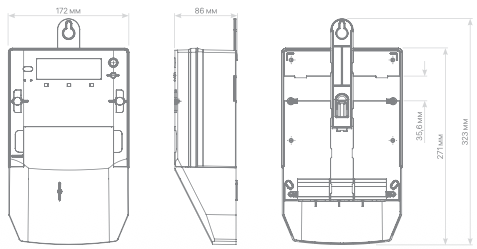

Розміри

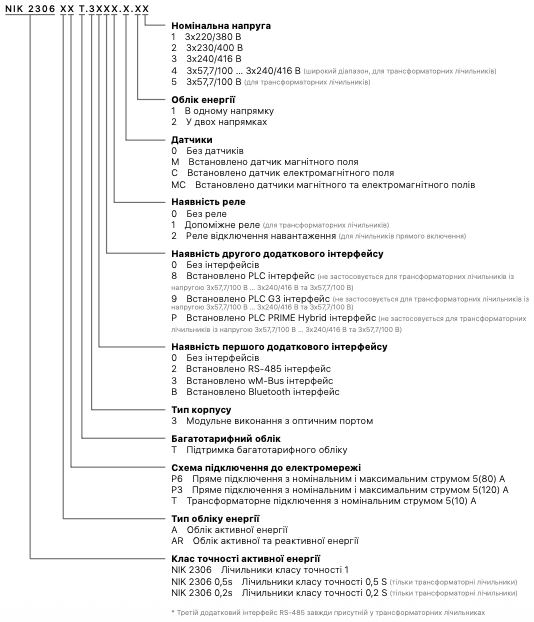

Таблиця виконань

* Для уточнення інформації про можливі виконання приладу дивіться інформацію
в інструкції з експлуатації або зверніться до служби техпідтримки
