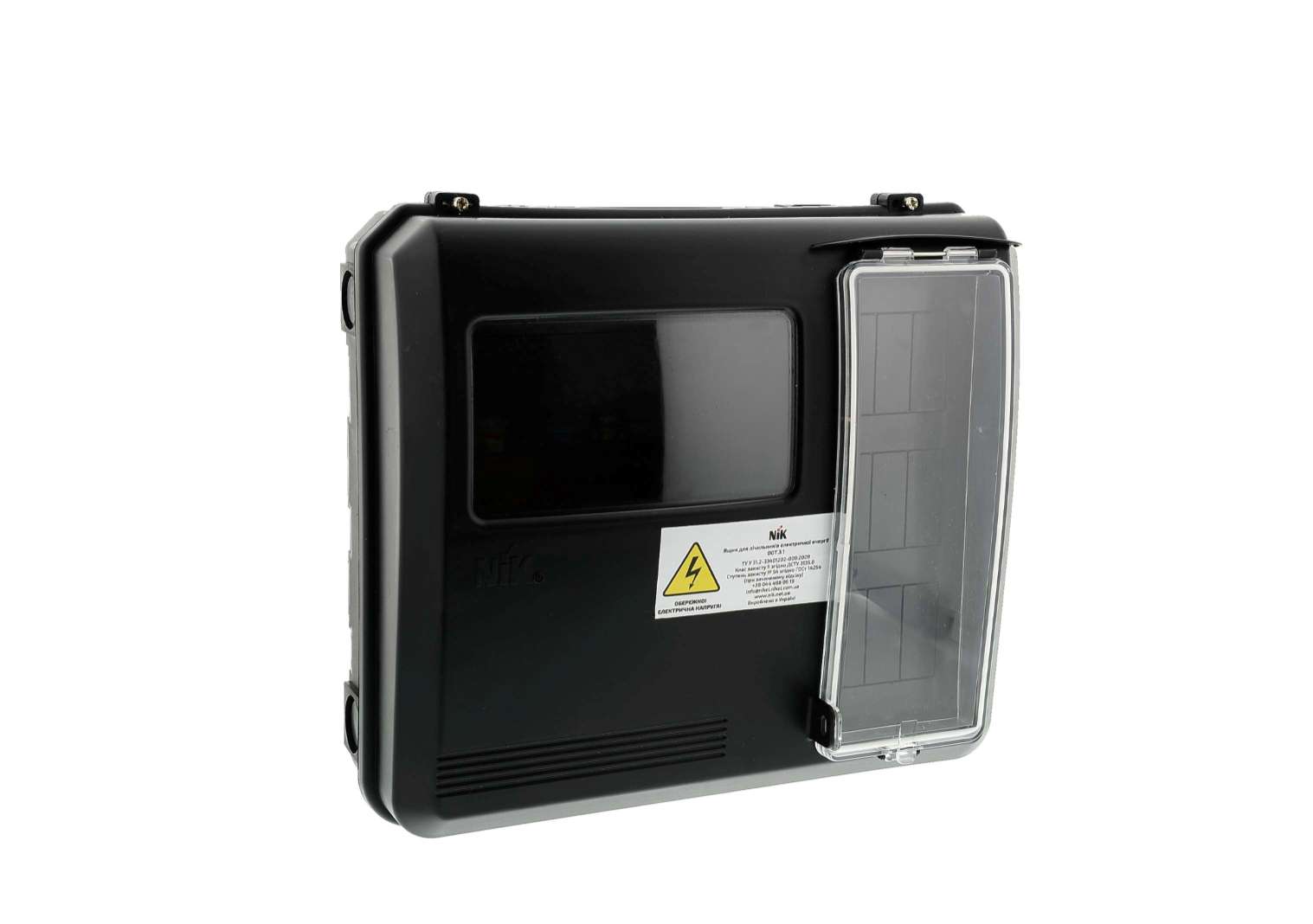

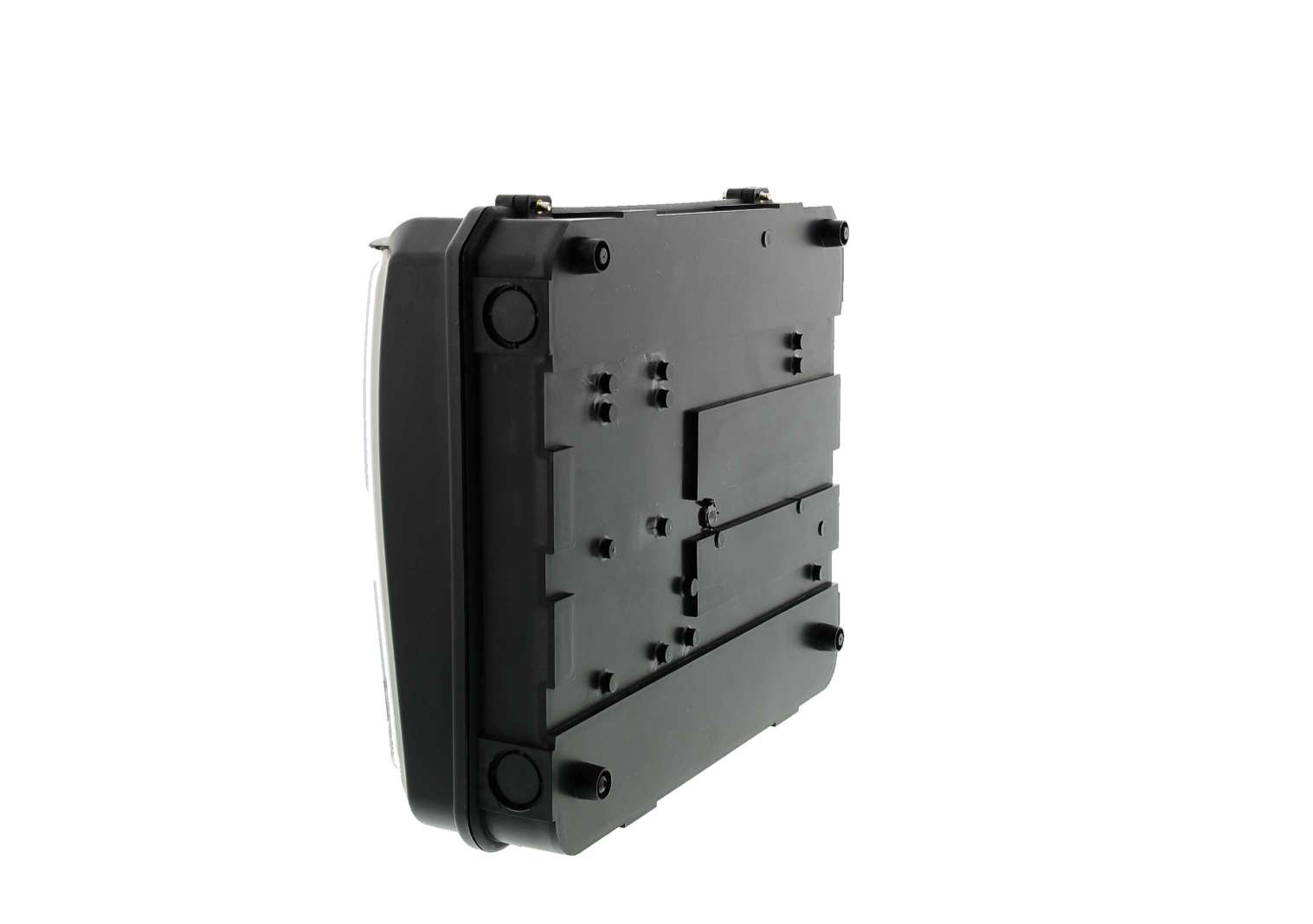

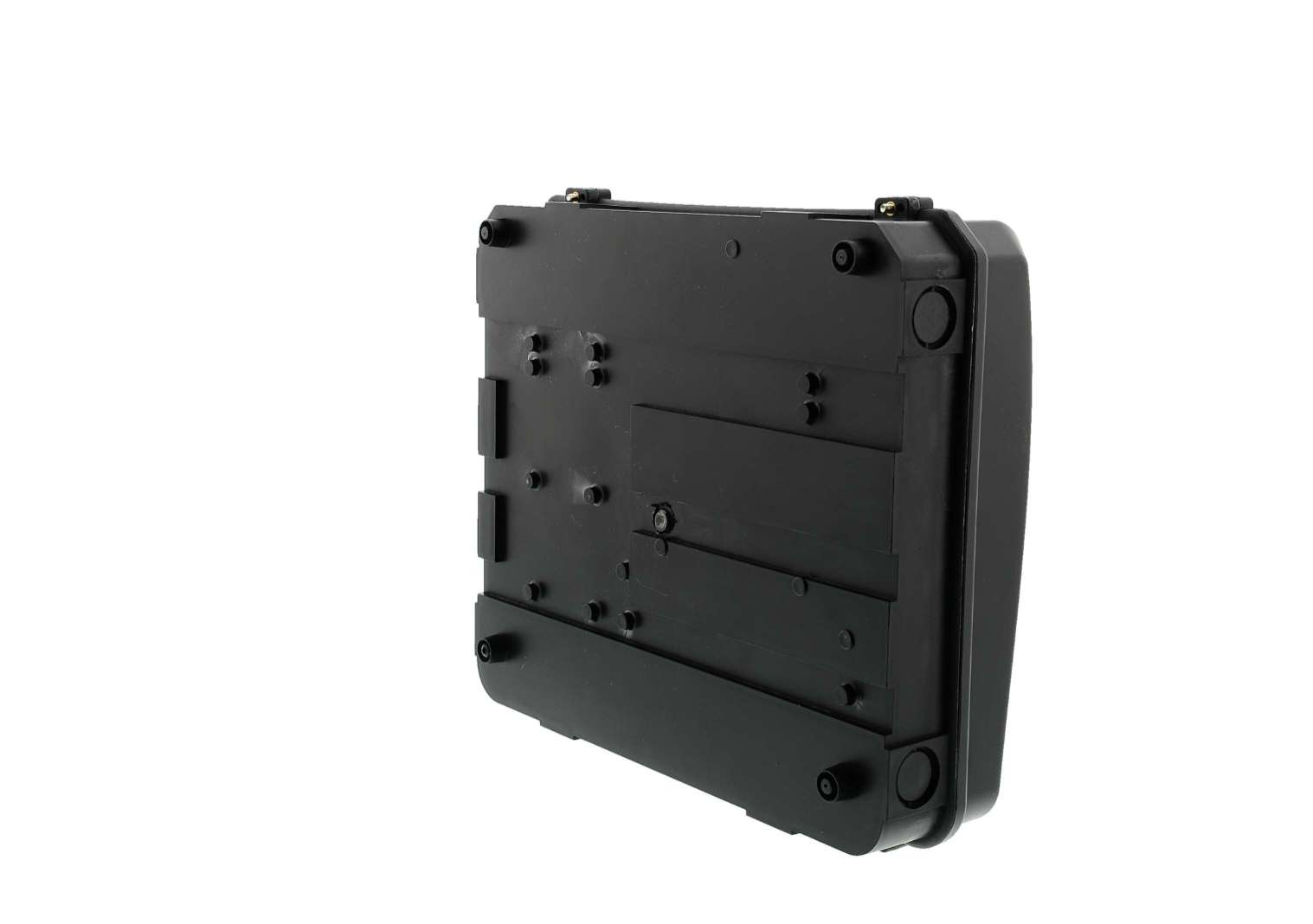

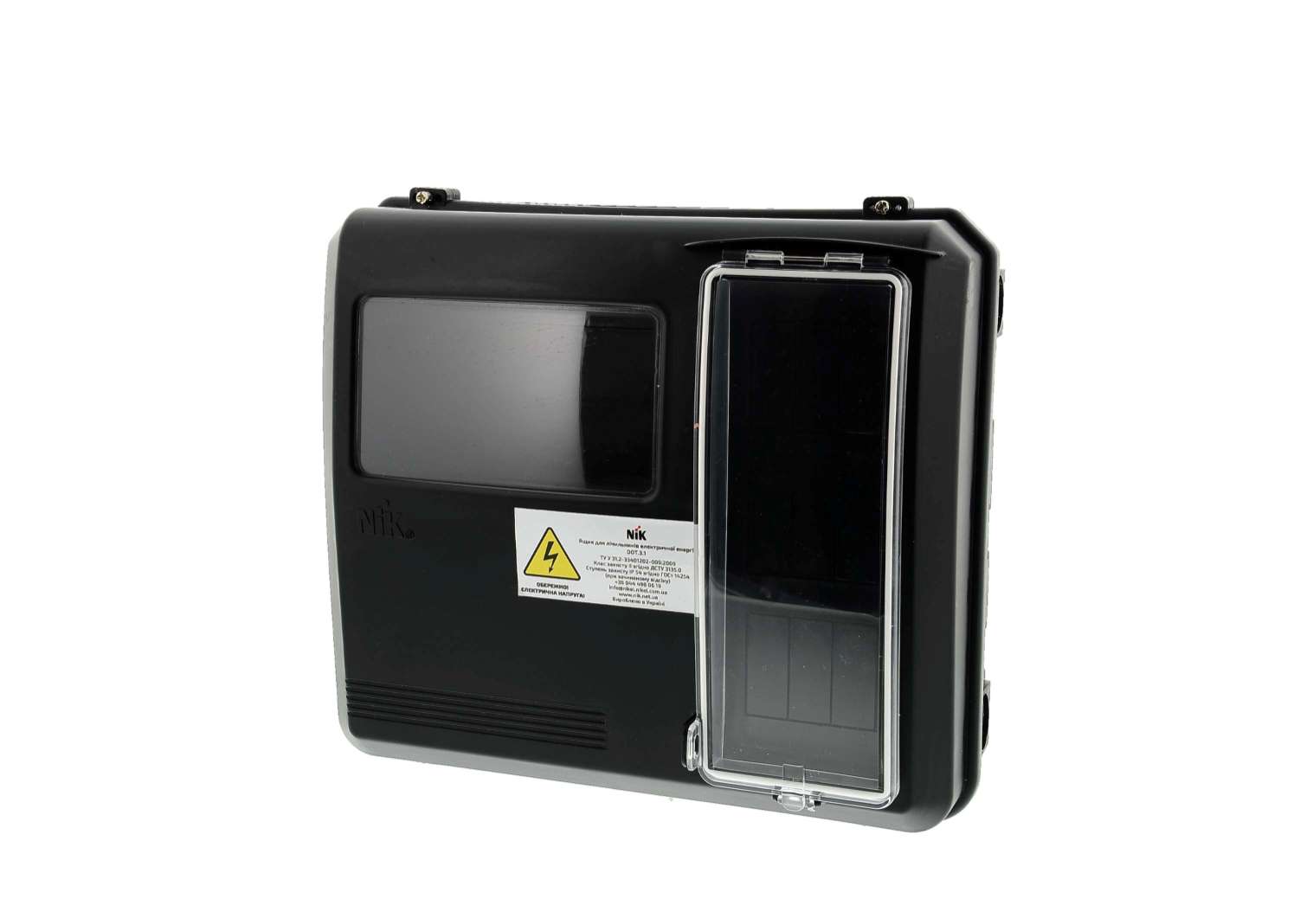

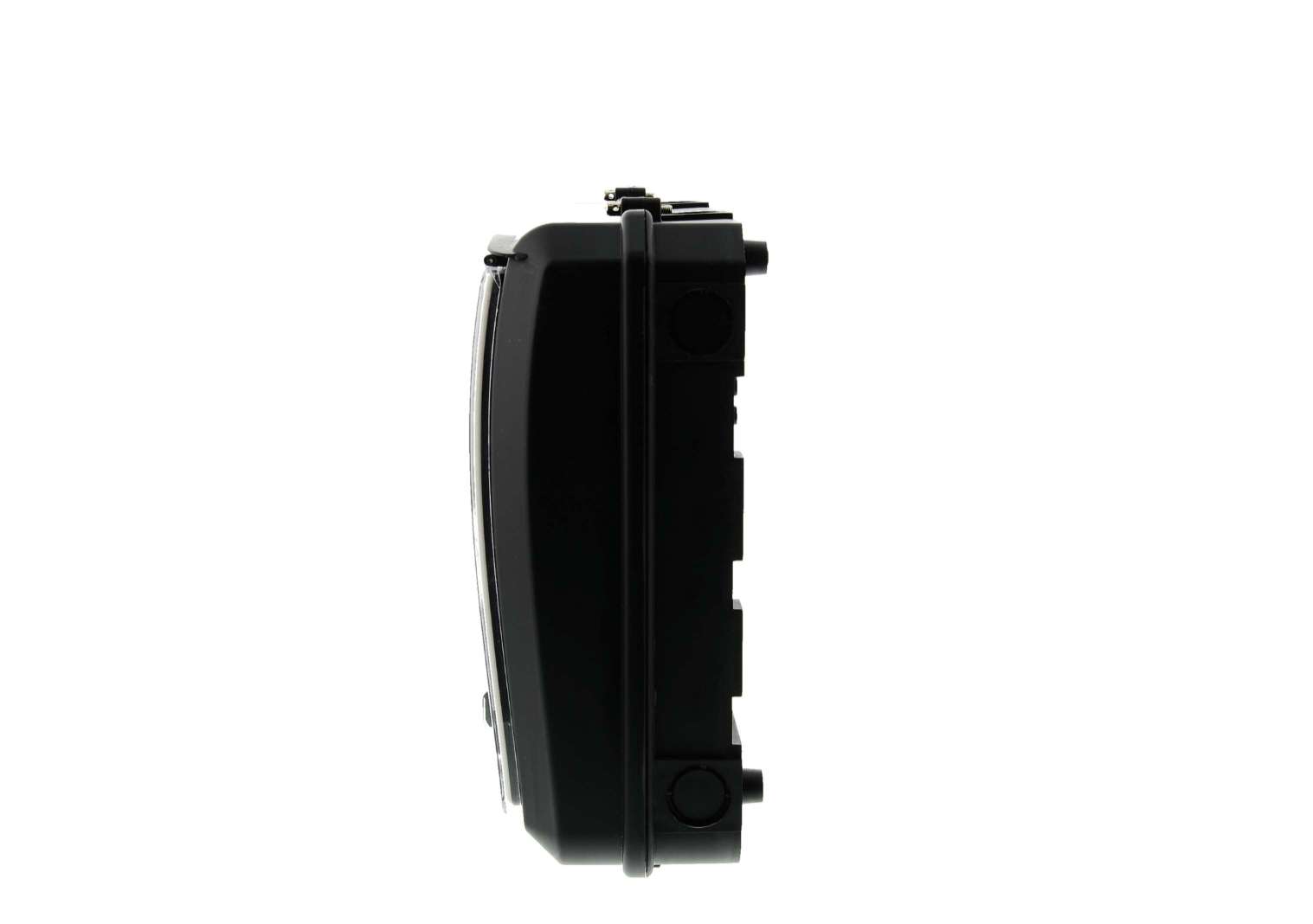

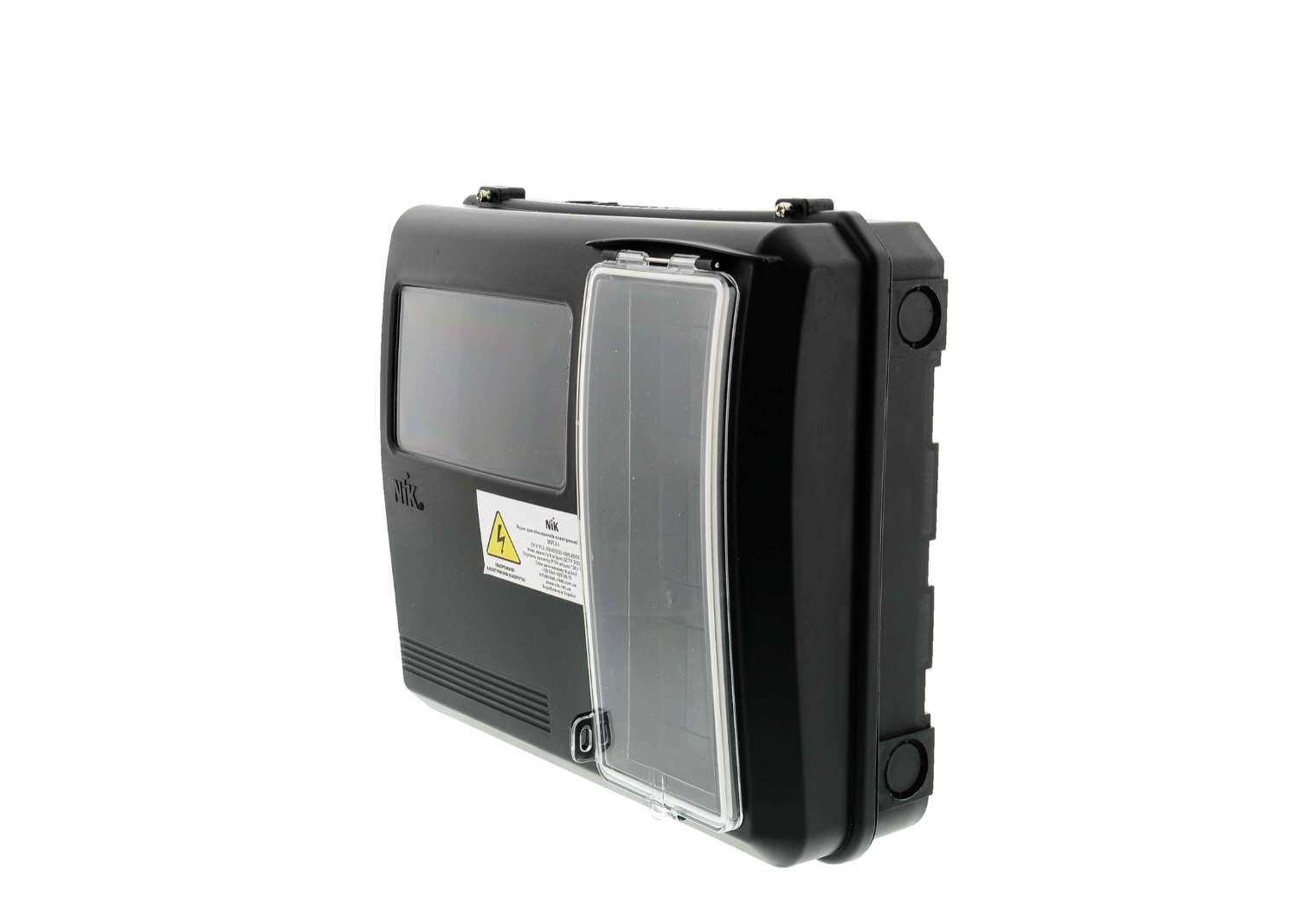

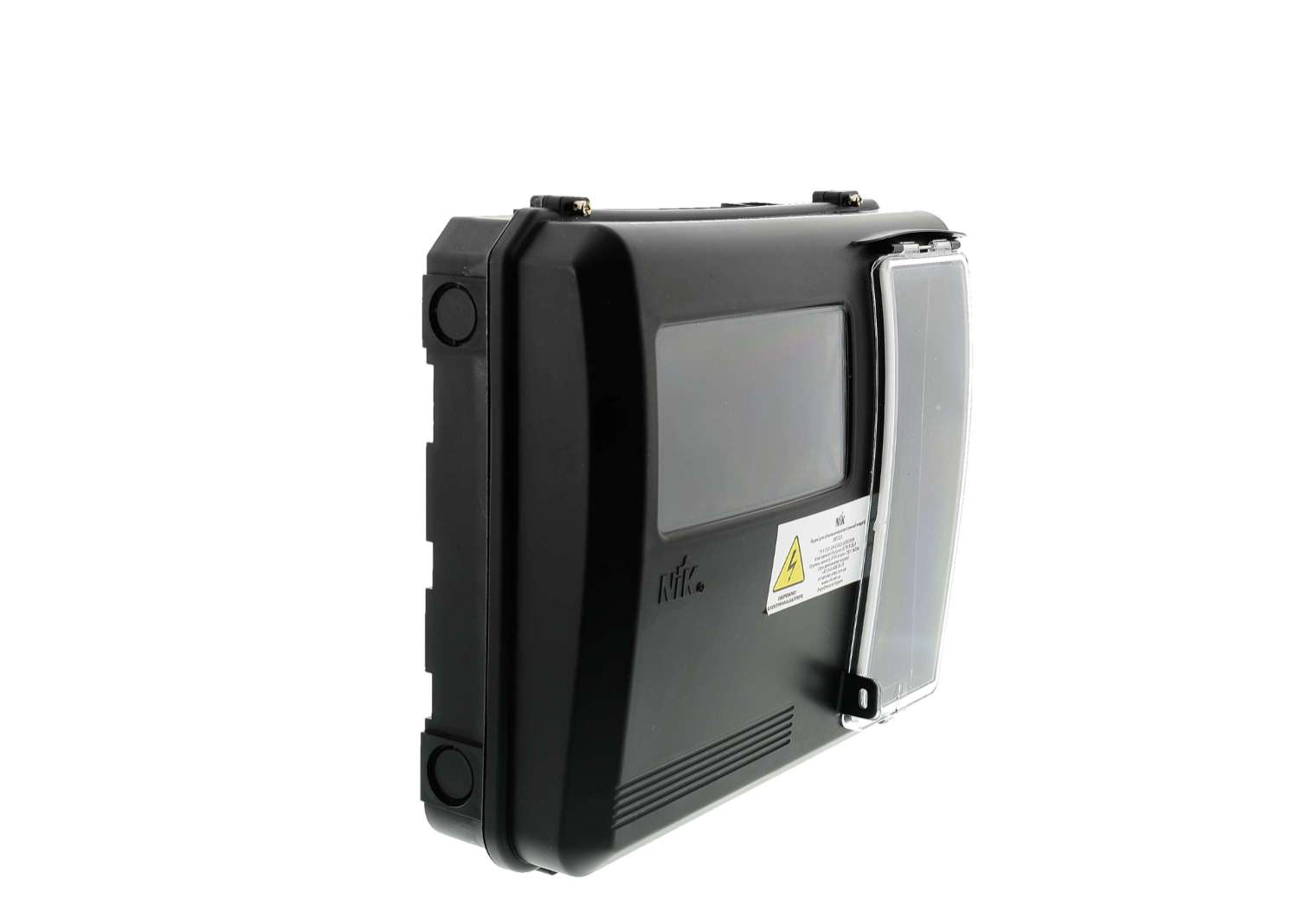

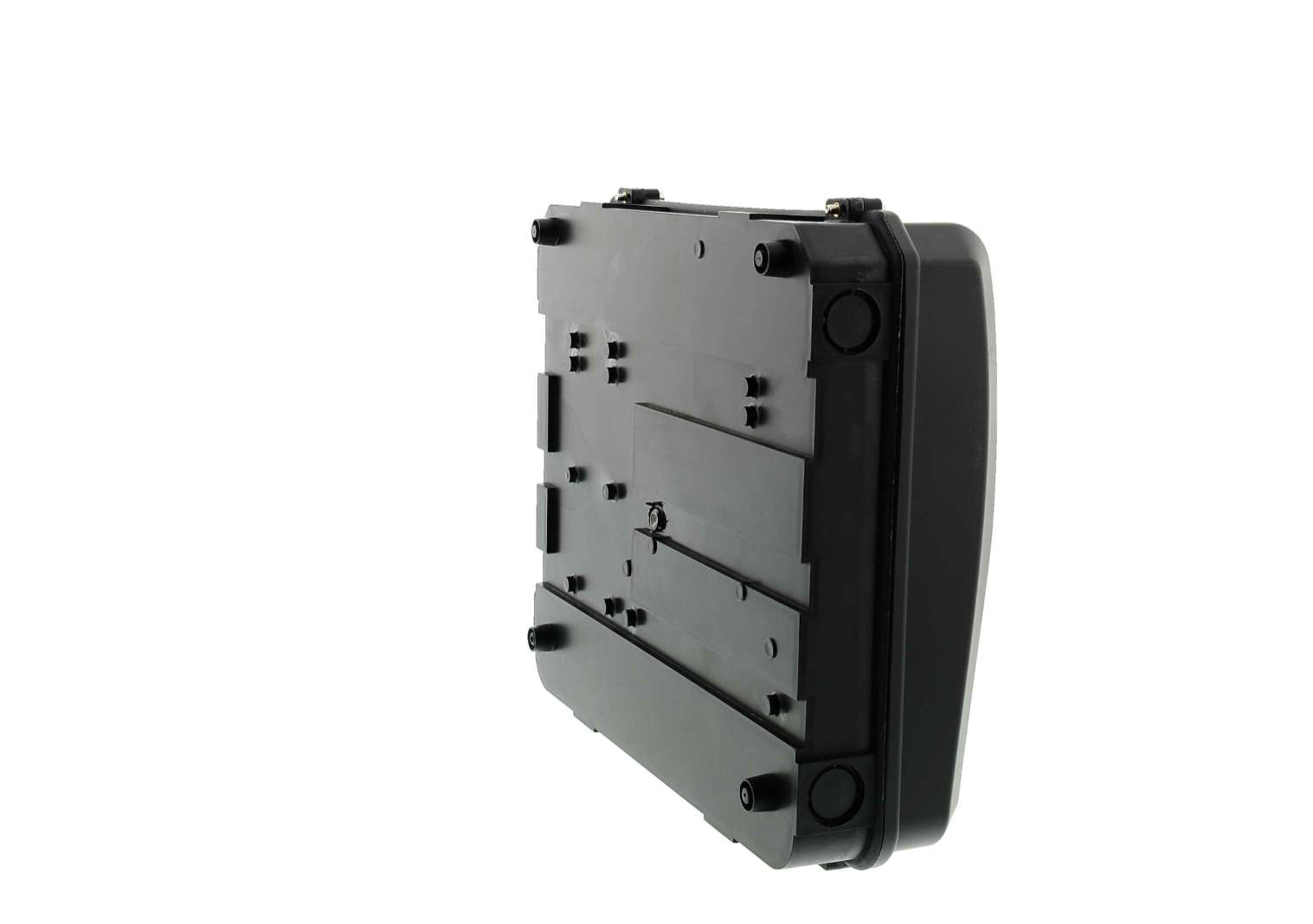

Ящик DOT.3-1
Ящик DOT.3-1
Основні властивості:
- Призначений для зовнішньої установки однофазного або трифазного лічильника електричної енергії змінного струму напругою до 380 В з метою захисту приладу від механічних пошкоджень, недопущення крадіжки електричної енергії, захисту лічильника від пилу і атмосферних опадів
- Для приладів класу захисту від пошкодження електричним струмом ІІ
- Ступінь захисту ящика відповідає ІР54 по ГОСТ 14254
- Корпус виготовлений зі стійкого до займання матеріалу

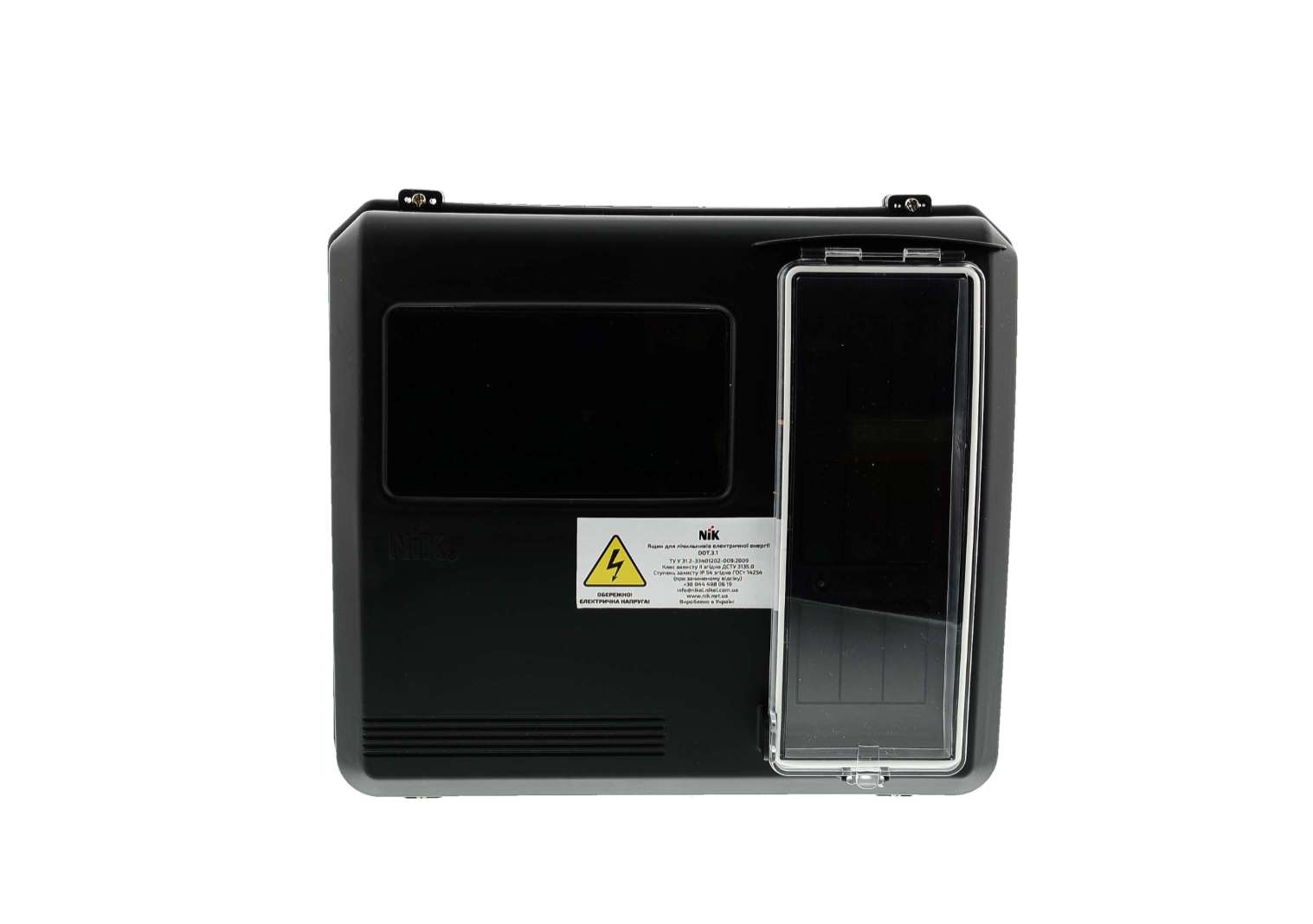

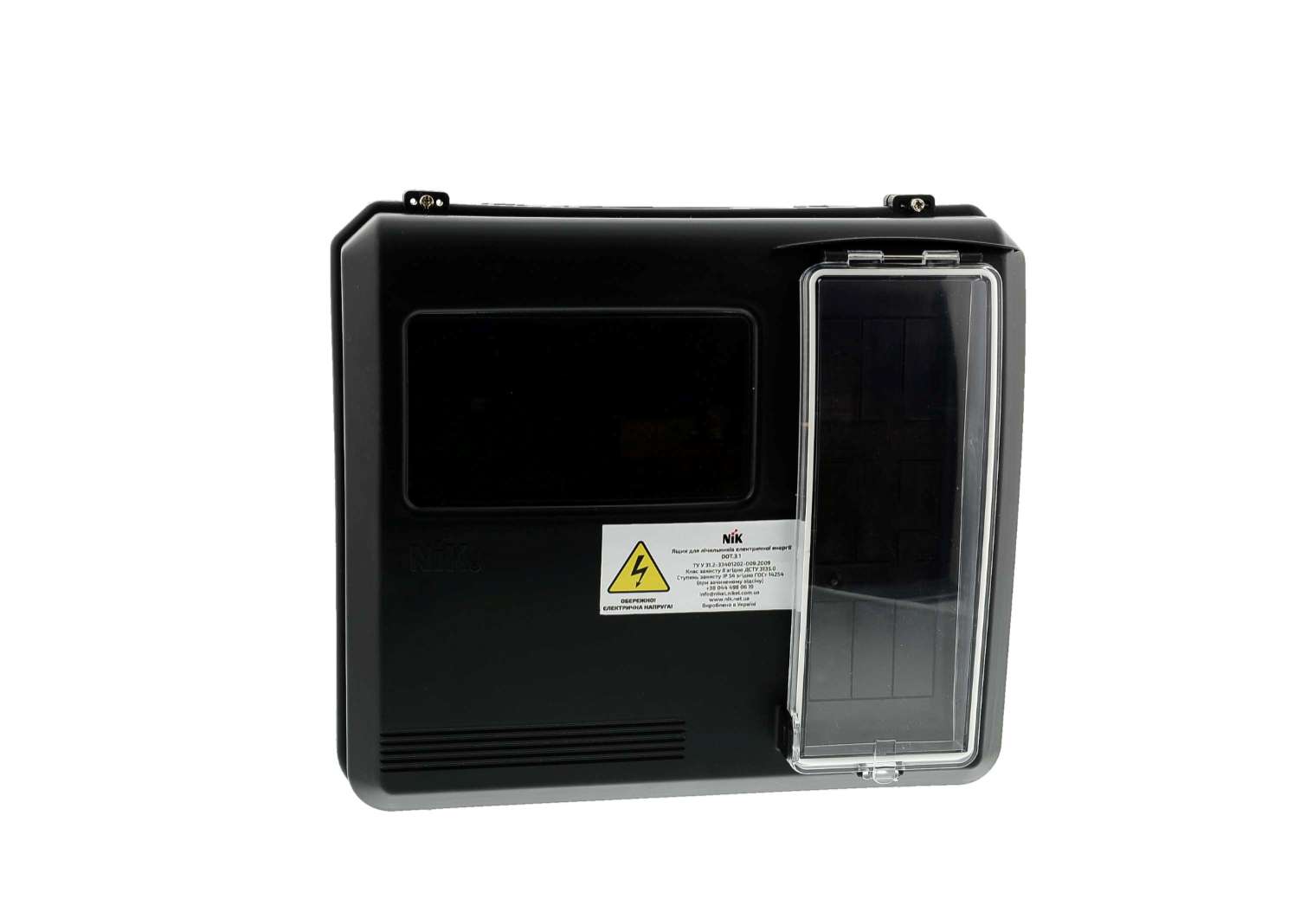

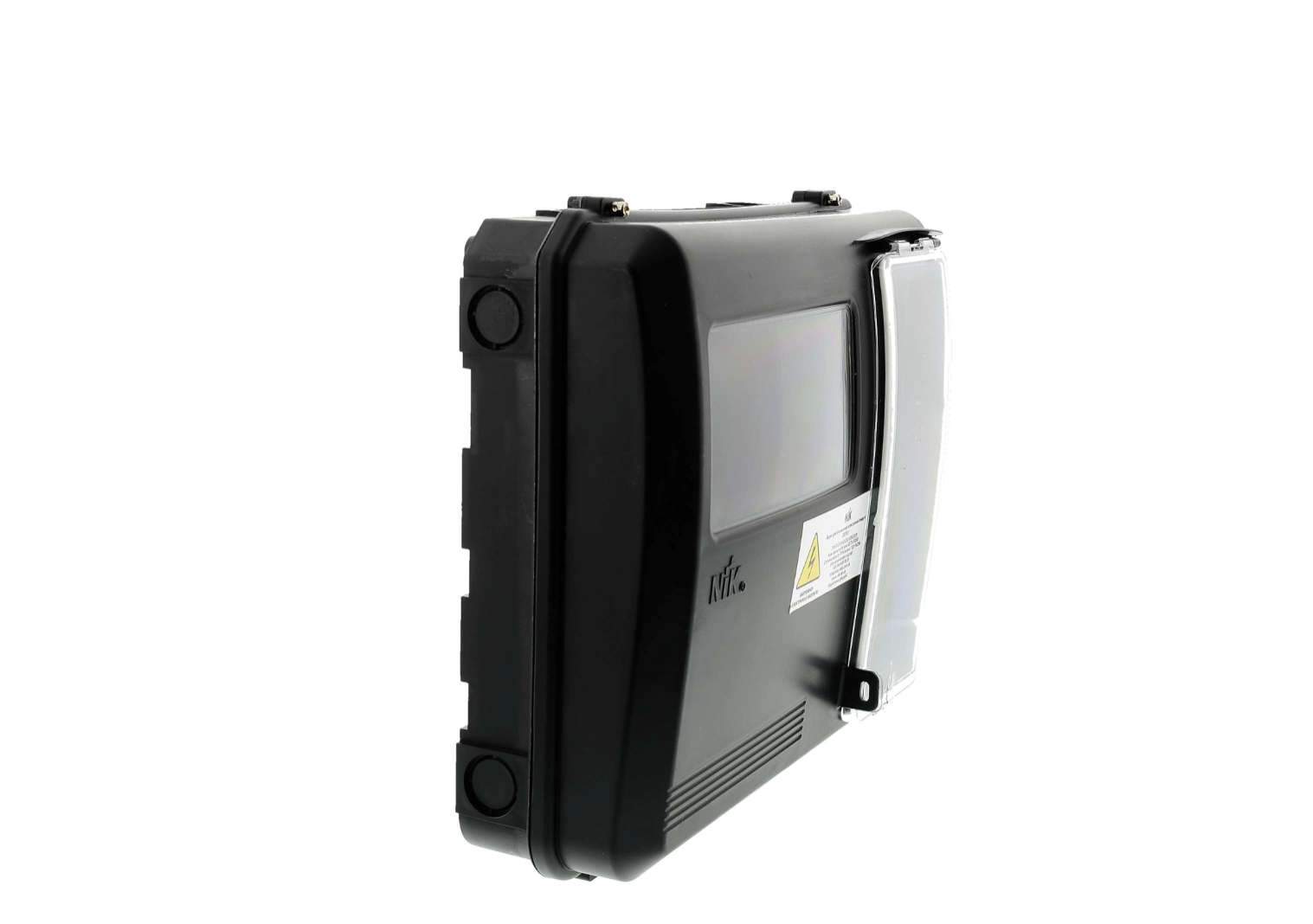

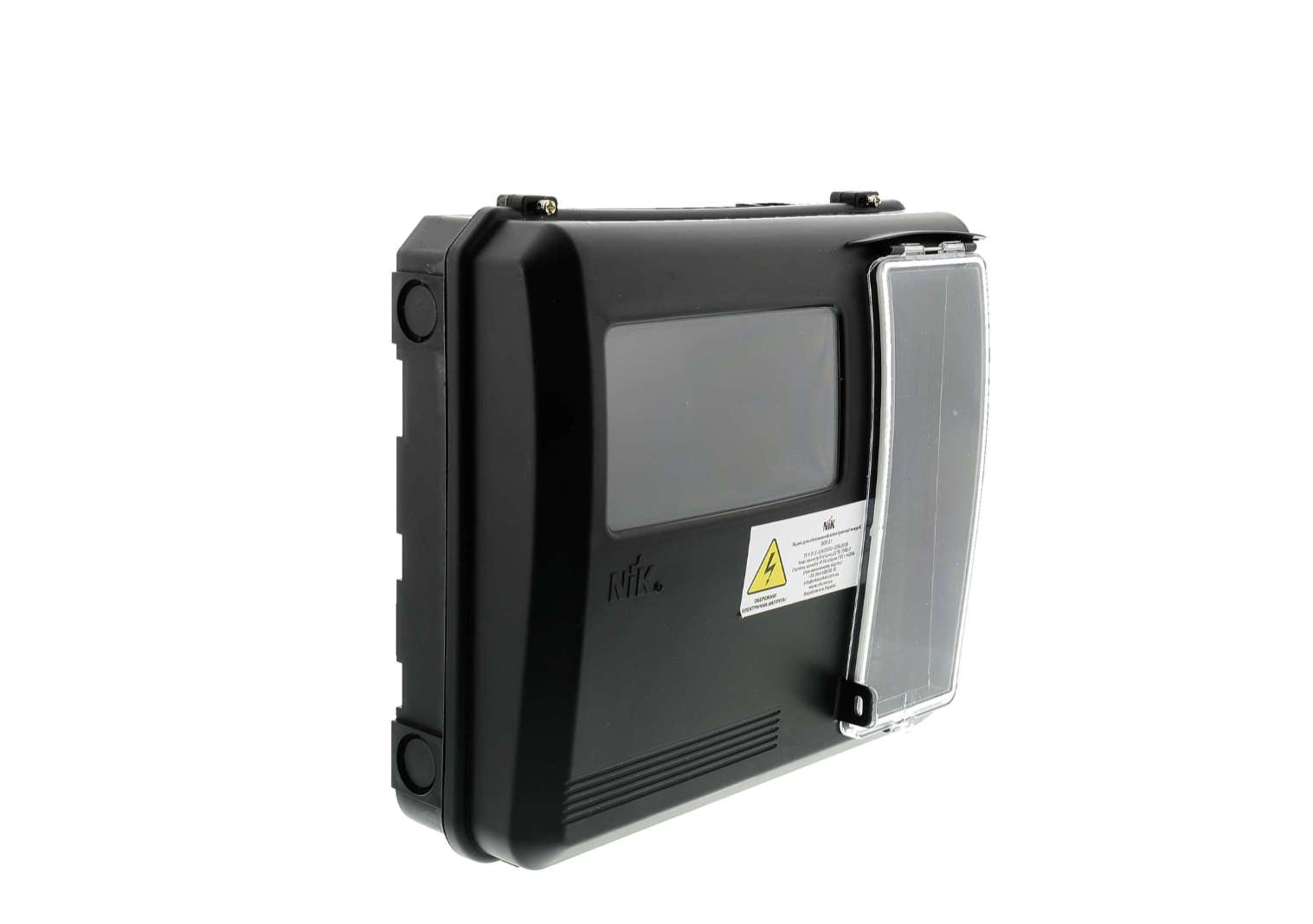

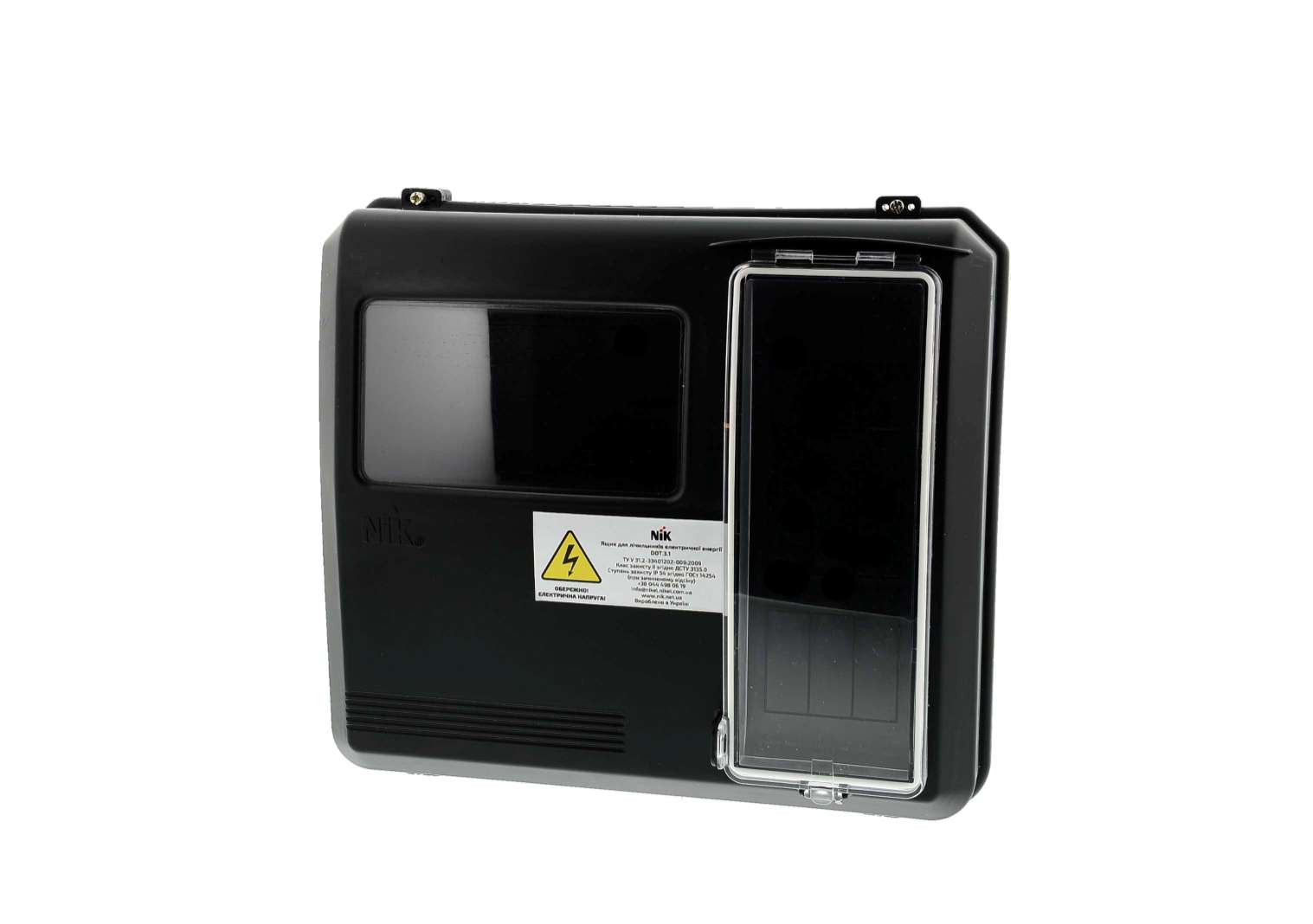

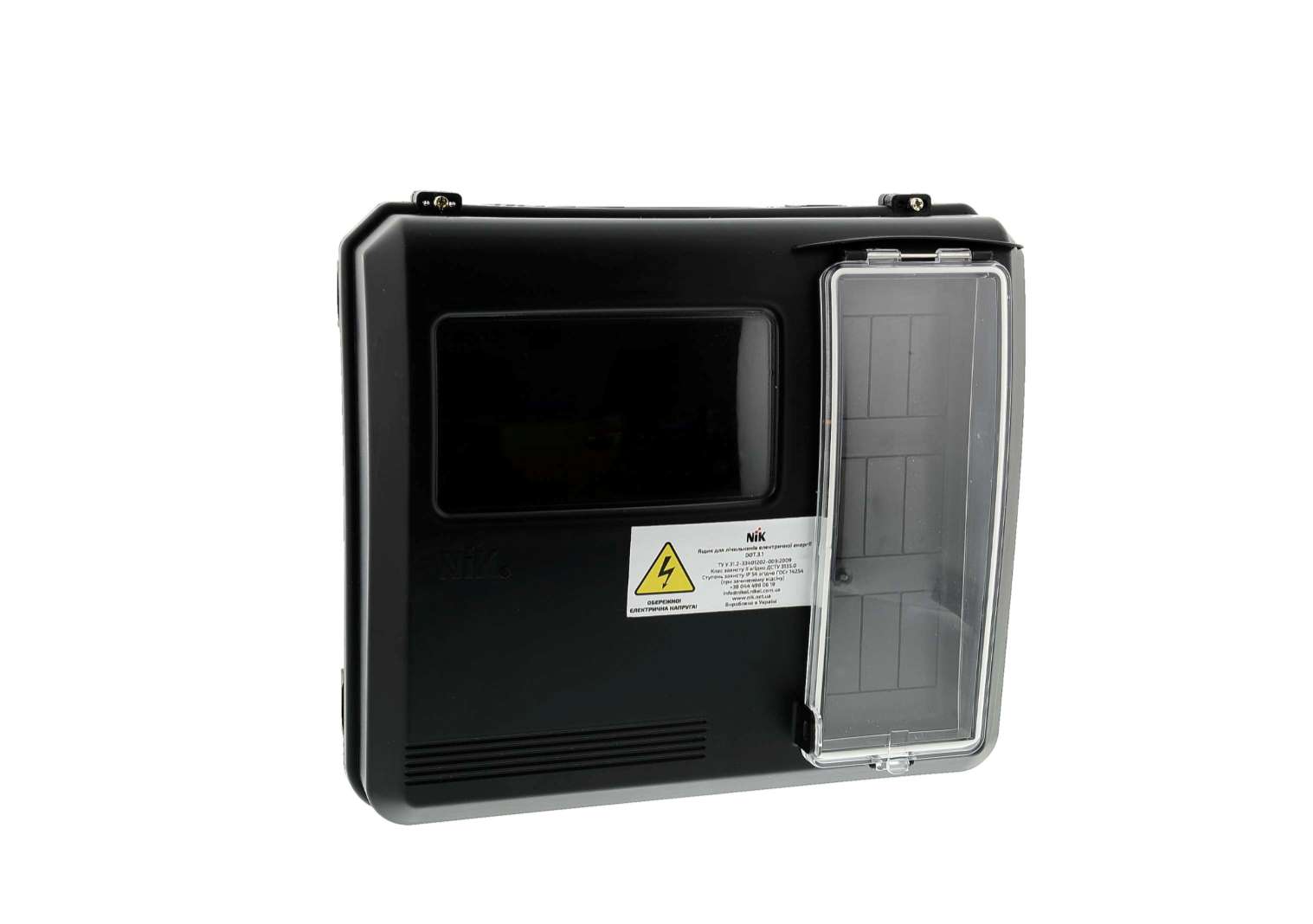

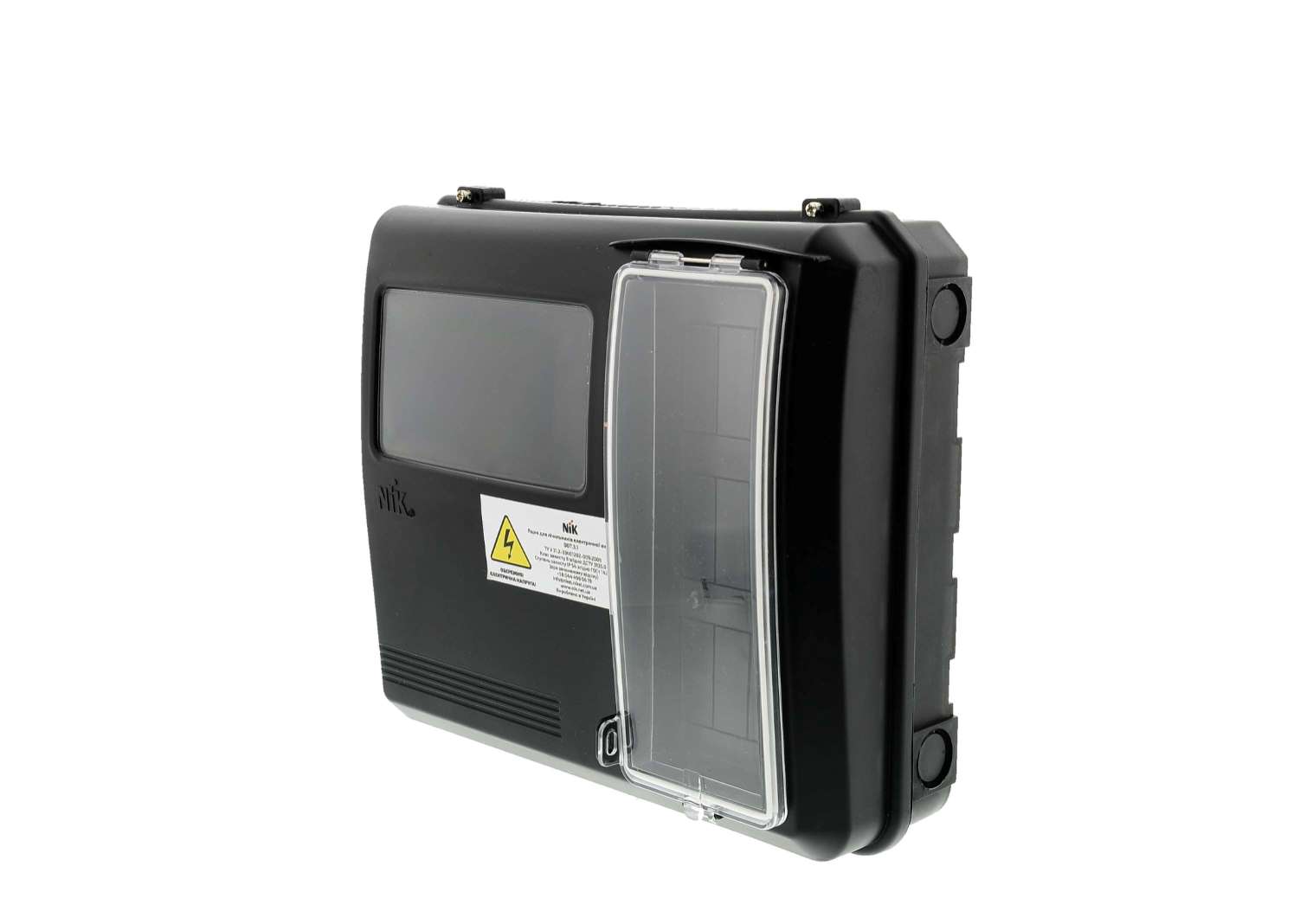

- Конструкція корпусу дозволяє зчитувати дані з лічильника через оглядове вікно, не відкриваючи кришки
- Матеріал вікна - пластик УФ-стабілізований, не мутнішає із часом

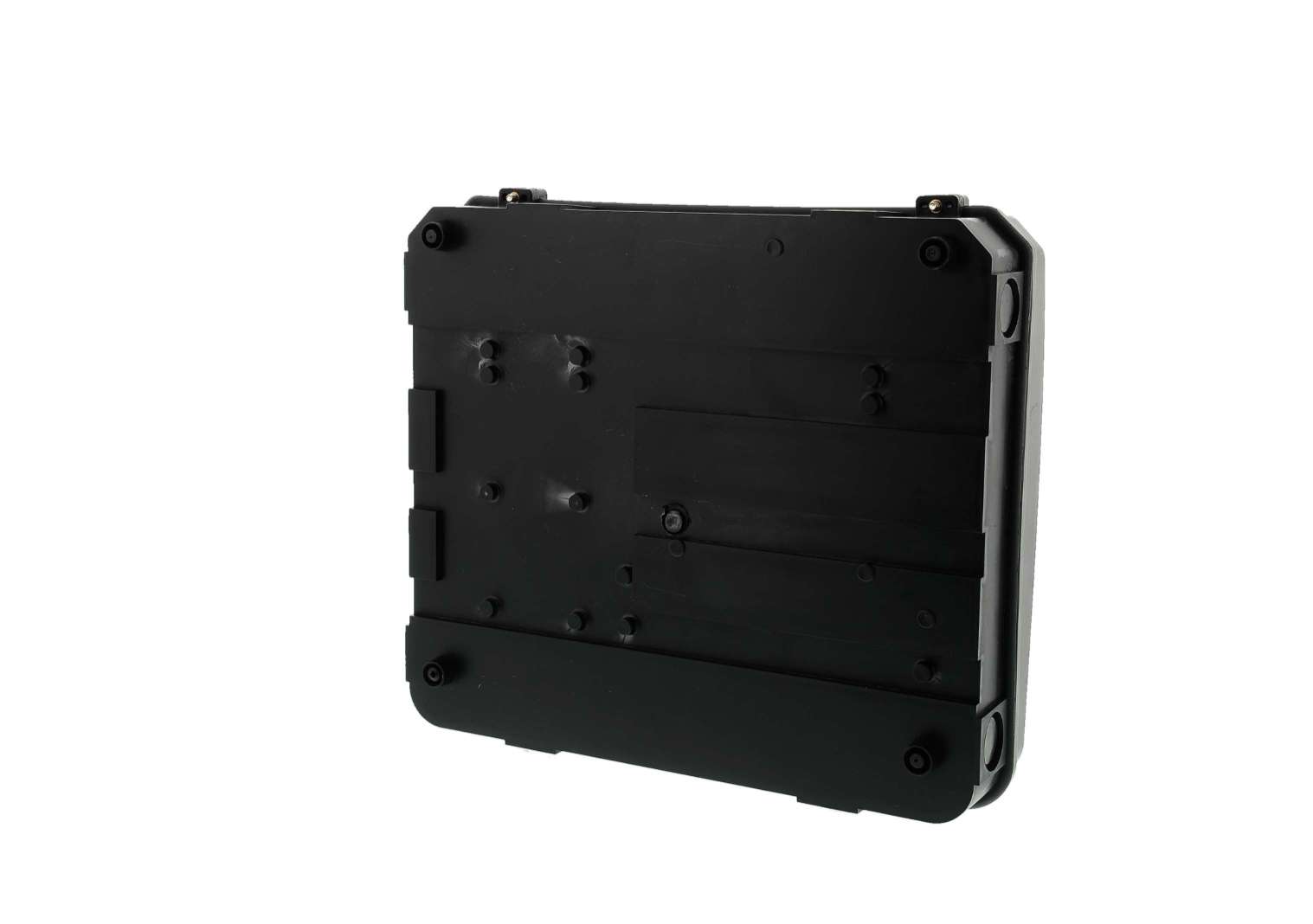

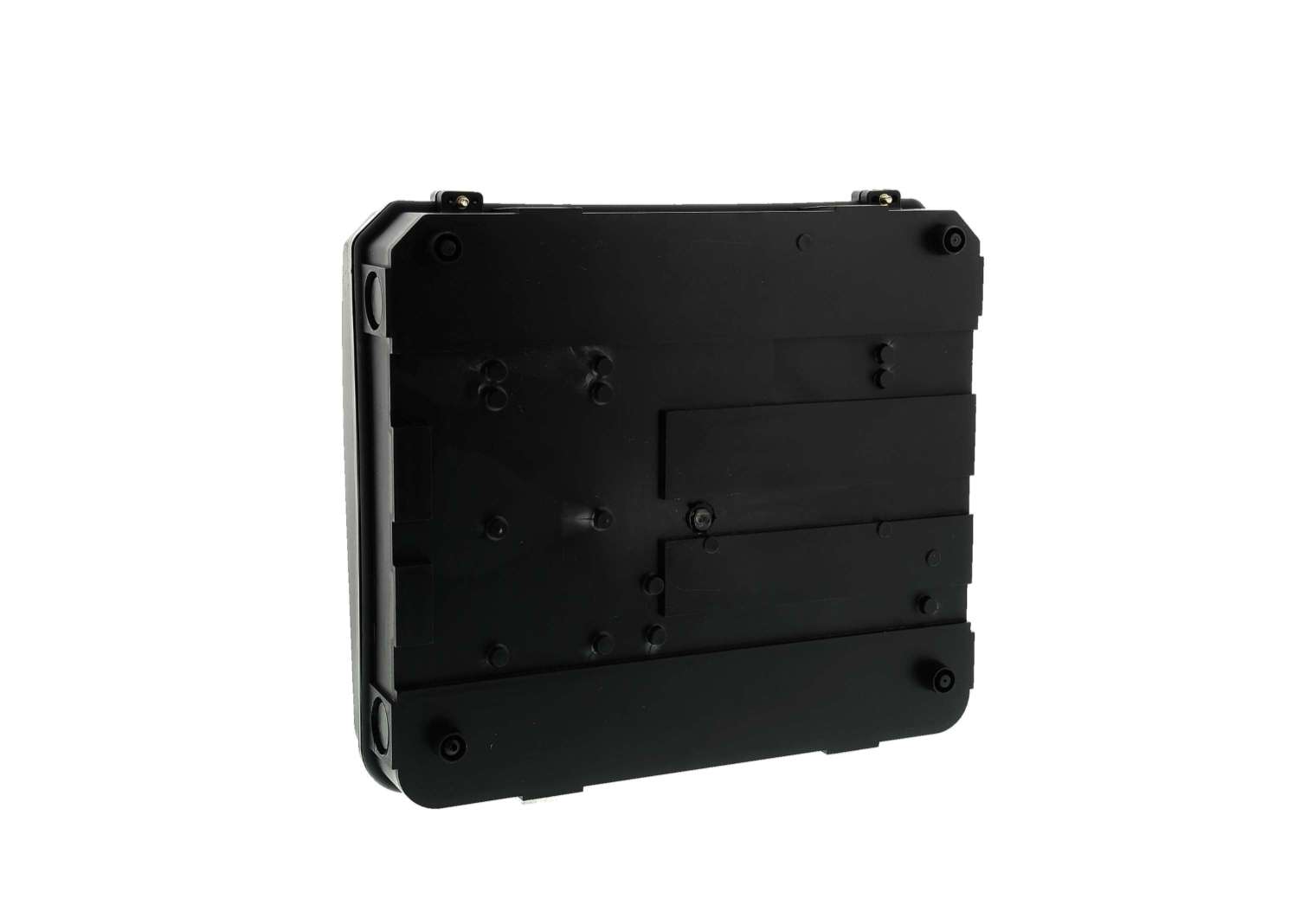

- Ящик має універсальні кріплення для монтажу лічильника на три гвинти-саморізи, кріплення на DIN-рейку, а також для монтажу і закріплення іншого обладнання всередині ящика (автоматичних вимикачів, гофрованої труби і кабелю)
- Конструкція ящика дає можливість пломбування
Виконання щита:
Виконання ящика |
DOT.3-1 |
DOT.3-1B* |
Тип встановлюваних лічильників |
1ф, 3ф |
1ф, 3ф |
Максимальна кількість лічильників, що встановлюються в один ящик |
1 |
1 |
Робочий діапазон температури |
від -40 °С до +85 °С |
|
Електрична міцність ізоляції |
не менше 4 кВ |
|
Середній термін служби |
не менше 25 років |
|
Гарантійний термін експлуатації |
3 роки |
|
Маса |
не більше 1,2 кг |
|
Габаритні розміри: DOT.3-1 DOT.3-1В* |
|
* Для уточнення інформації про можливі виконання приладу дивіться інформацію
в інструкції з експлуатації або зверніться до служби техпідтримки за телефоном +380 44 383-95-75
в інструкції з експлуатації або зверніться до служби техпідтримки за телефоном +380 44 383-95-75
