Існує декілька важливих параметрів, на які слід звертати увагу під час вибору електролічильника, один з них – сила струму приладу.

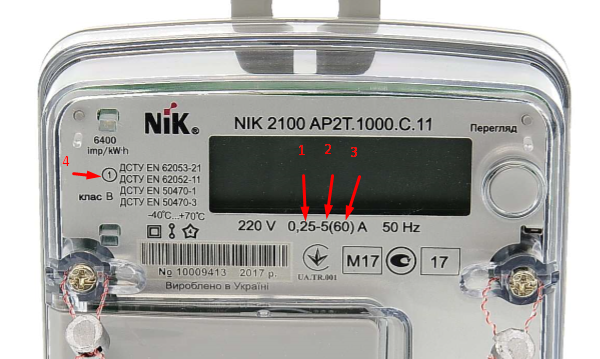

     Відповідно до нормативних документів, на лицьовій панелі лічильників електроенергії розміщуються три характеристики струму в амперах (А):
         - мінімальний струм (на фото стрілочка 1 – 0,25А)
         - номінальний струм (на фото стрілочка 2 – 5 А)
         - максимальний струм (на фото стрілочка 3 – 60 А)

        Що означають ці цифри?

        Мінімальний струм (у зазначеному прикладі 0,25А, що дорівнює 50-60 ватт (Вт) або невеликій лампочці) – це мінімальна величина струму, при якій гарантується знаходження лічильника в класі точності. Клас точності, в свою чергу, позначається на лічильнику цифрою, обведеною у коло (для приладу на фото він складає 1%, стрілочка 4).

        Номінальний струм – це одна із базових величин лічильника, виходячи з якої розраховуються інші його параметри: струм чутливості (стартовий струм, нижче якого облік електроенергії не проводиться), мінімальний струм та інше. Номінальний струм потрібний працівникам енергопостачальних компаній, коли відбувається повірка лічильника.

        Максимальний струм лічильника – це струм, до якого включно лічильник відповідає заявленому класу точності, а також гарантується його коректна робота. При перевищенні максимального струму (якщо це не пусковий струм електродвигуна) лічильник може вийти з ладу і це не буде гарантійним випадком. Саме на максимальний струм необхідно звертати увагу при виборі лічильника.

        Зазначимо, що компанія «НІК-ЕЛЕКТРОНІКА» випускає однофазні лічильники з максимальним струмом 60 А (NIK 2100) та 80 А (NIK 2102 в електромеханічному та електронному виконанні, NIK 2104), а також трифазні лічильники з максимальним струмом 60 А (NIK 2300), 80 А, 120 А та 10 А (у цих класах сили струму працюють NIK 2301, NIK 2303 та NIK 2307).

       Однофазні лічильники з максимальною силою струму 60 А та 80 А застосовують у більшості квартир, невеликих приватних будинках, точках роздрібної торгівлі, гаражах, інше.

       Максимальна сила струму в 60 А дозволить підключити потужність у 13,2 кВт (при номінальній напрузі лічильника), що приблизно еквівалентно трьом-чотирьом масляним обігрівачам, ввімкненим на повну потужність, або 132 лампам розжарювання потужністю 100 Вт кожна. Тож лічильника з максимальним струмом в 60 А буде достатньо для переважної частини побутових споживачів. Однак при підвищених обсягах енергоспоживання може виникнути потреба і у встановленні лічильника з максимальним струмом у 80 А. Зорієнтуватися, який саме прилад потрібен, може допомогти вхідний автомат – максимальна сила струму лічильника завжди має бути більшою за силу струму, зазначену на автоматі.

        В свою чергу трифазні лічильники мають обмеження за потужністю, аналогічне однофазним лічильникам, проте з одним важливим зауваженням – таку потужність можна одночасно підключити на кожну із трьох фаз лічильника (звичайно, за умови, що електромережа трифазна). Саме тому їх використовують у тих випадках, коли необхідно живити прилади великої потужності – наприклад, електроопалювальний котел, професійні електроплити, потужні двигуни, промислове обладнання.

         Якщо говорити про трифазний лічильник у 60 А, то при номінальній для нього напрузі прилад може витримати навантаження 39,6 кВт. Цього буде достатньо для підключення просторого приватного будинку з електричним опаленням, середнього розміру магазину або невеликого гаражного кооперативу. Для ведення обліку електроенергії на більш енерговитратних об’єктах (здебільшого йдеться вже про промисловий сектор) потрібно використовувати лічильники з максимальним струмом 120 А або лічильники трансформаторного підключення, мова про які піде нижче.

         Виготовляти трифазні лічильники електроенергії, максимальний струм яких перевищує 120 А, недоцільно, оскільки що вище струм, то більший переріз дроту необхідний для того, щоб протікаючий струм не викликав перегріву цього дроту (що ускладнює монтаж), і, відповідно, то більші струмопровідні клеми необхідно встановлювати в самому лічильнику. Навіть для струму в 120 А необхідний дріт перерізом понад 25 мм2. Тому для струмів понад 120 А використовують лічильники з вимірювальними трансформаторами струму: такі лічильники мають максимальний струм 10 А і клемну колодку, розраховану на підключення трансформатора струму (приклад такого підключення зображено на фотографії). Потужності, облік яких можливо вести за допомогою лічильника трансформаторного підключення, обмежені лише можливостями мережі.

         У більшості випадків з вибором потрібного лічильника електроенергії Вам допоможе енергопостачальна компанія, що розробить та реалізує проект під Ваші потреби.
